Gotek を SMC-777 で動かすためのまとめ

はじめに

SMC-777 は FD ドライブ内蔵のレトロPC ですが、 レトロPC の定めとして御多分に漏れず FD ドライブが不調になります。 手持ちの個体は FD ドライブのモータが動かず、故障している状態です。

SMC-777 は ROM 上に OS や BASIC を持っていないため、 FD が動かないとなにもできません。

一方、レトロPC界隈でよく使われているのは GOTEK と呼ばれる FD エミュレータです。 一般的には、これに FlashFloppy というファームウェアを書き込んで使用します。

今回は SMC-777 に GOTEK w/FlashFloppy を接続してみます。

接続

SMC-777 で使用されているのは、かなり初期の 3.5 インチ FD ドライブで、 一般的な 34 pin コネクタと互換性のない 26 pin のコネクタが使用されています。

この接続をなんとかしないといけないのですが、どうもヤフオクに変換ケーブルを出品した人がいるらしく、 その写真から結線を推測した人がいました。

https://forum.vcfed.org/index.php?threads/looking-for-sord-m23p-boot-disk.66793/page-2

これに従って変換コネクタを作成します。

SMC-777         Gotek
1 (MOTOR)       16
2 (SELECT_0)	10
4 (SELECT_1)	12
6 (DIR)         18
7, 9, 11, 13, 15, 17, 19, 21, 23, 25	GND(奇数ピン)
8 (STEP)        20
10 (WR DATA)	22
12 (WR GATE)	24
18 (INDEX)      8
20 (TRACK 0)	26
22 (WR_PROT)	28
24 (RD DATA)	30
26 (READY)      34

SMC-777 本体の FD ケーブルのクリアランスに余裕がないので、 26pin コネクタの場所はオリジナルの FDD の 26pin コネクタの位置からあまり移動できません。

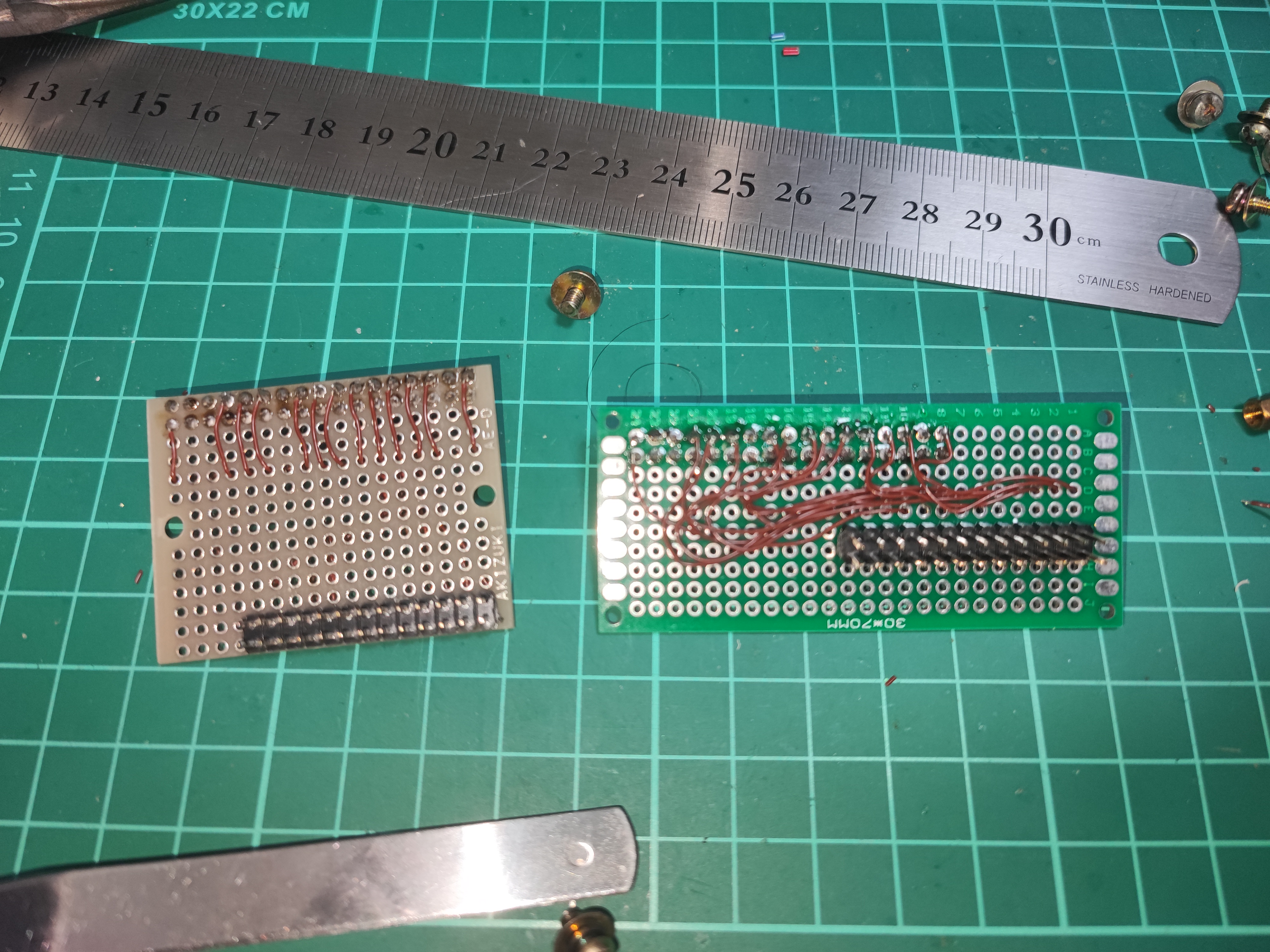

よってこんな感じの変換コネクタ(右側)が必要になります。 左側のコネクタは最初に作成したものですが、SMC-777 に接続できませんでした。

電源も延長が必要なので、適当なコネクタで延長ケーブルを作成してください。

設置

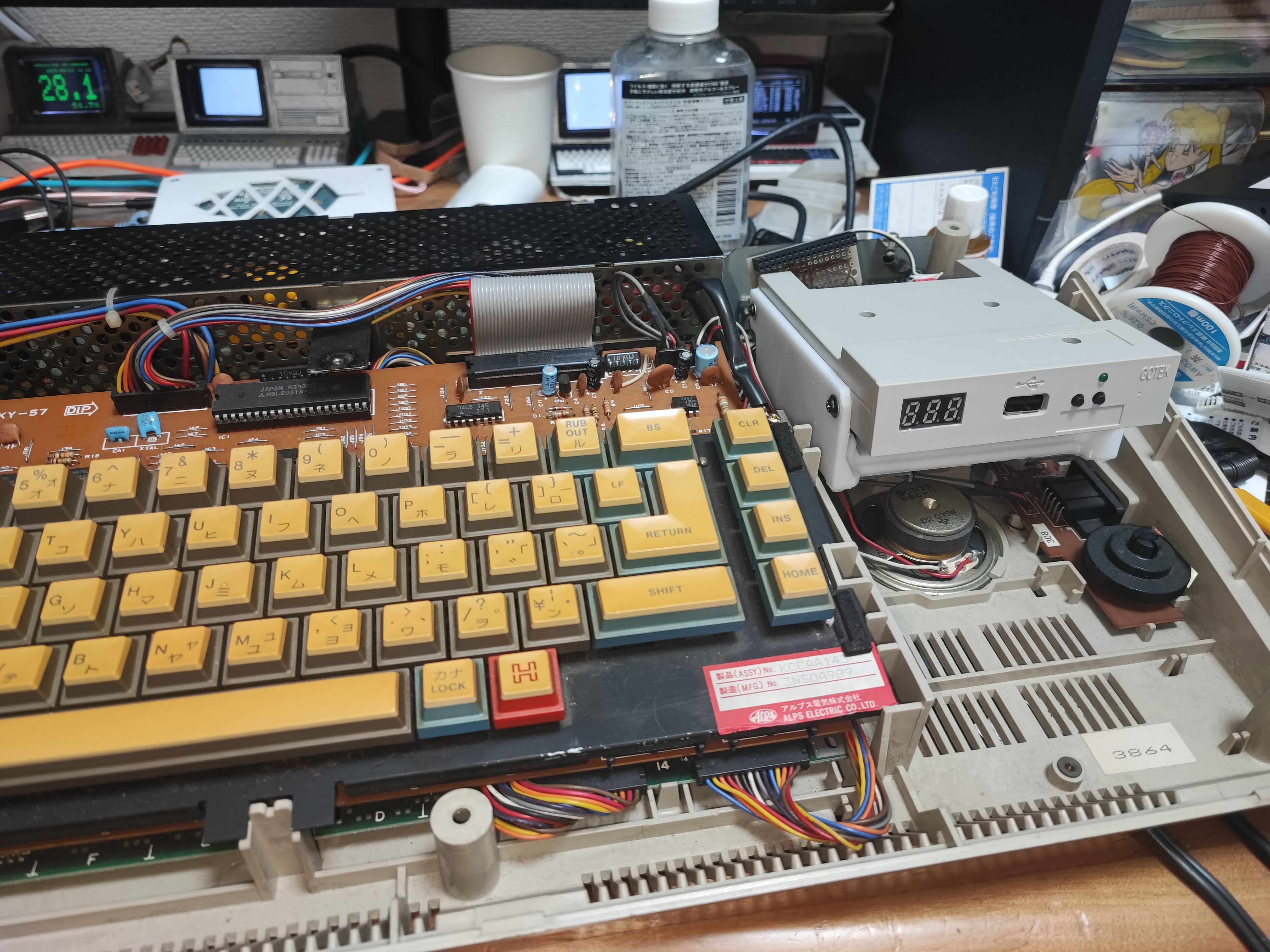

SMC-777 の FD マウンタの場所にそのまま　GOTEK を設置すると、 ボタンや USB メモリの差し込み口が本体カバーに干渉してしまいます。

そこで、何らかの下駄をかませて GOTEK の設置場所を移動する必要があります。 適当にネットを検索してみると、以下のようなものが見つかりました。

https://www.printables.com/model/192083-gotek-mounting-bracket-for-checkmate-1500-plus/files

このままではまだ高さが足りないので、単純に高さ方向だけを 2 倍にして出力します。

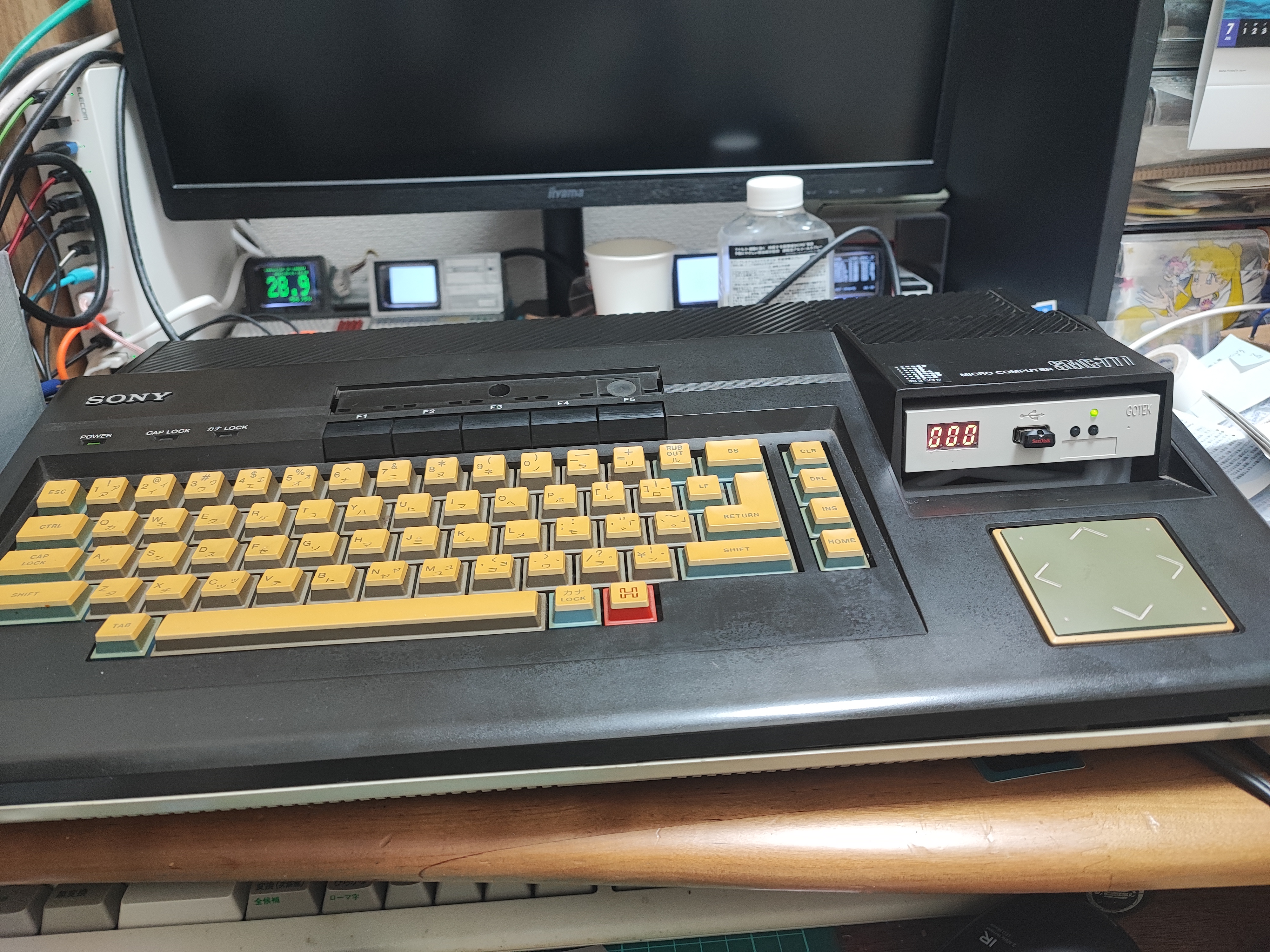

最終的にはこんな感じで内蔵できます。

設定

FlashFloppy の説明に従って、GOTEK に FlashFloppy のファームウェアを書き込みます。

先ほどの記事では、FF.CFG に、pin34 の設定がされていますが、単純に次の設定で大丈夫そうです。

interface=jppc

SMC-777 では一般的に 1DD という形式(D88 の亜種)が使われるのですが、 このまま専用のツールで FlashFloppy で一般的な HFE に変換できません。

とりあえず、べたイメージ(RAW)で使用します。 1DD 形式のファイルのデータ部分だけをそのままくっつけた形のファイルになります。

IMAGE.CFG は先ほどの記事のものをそのまま使用します。

[::286720]
cyls=70
heads=1
step=1
secs=16
bps=256
rpm=600

この設定で System などは起動するので、とりあえずこのまま使用します。 一部のイメージで E31 エラーになるので、できれば HFE 形式で使用したいのですが…
